準備鋼筋直螺紋

一、施工準備

工人進入施工現場時不得穿拖鞋，必須正確佩戴安全帽。

嚴禁酒后作業，在施工現場追逐、打鬧。

3.不允許帶孩子進入施工現場。

4.注意施工機械用電安全。嚴禁私拉亂接電線，必須由專業電工連接拆線。

5.工人操作加工絲口時，雙手脫離鋼筋后，方可啟動套絲機，防止損壞事故。

二、技術準備

(一)作業條件

1.所有參與接頭施工的操作人員、技術人員和質檢人員均應參加技術規程培訓，操作人員應在考試合格后持證上崗。

2、項目開工前，技術提供商應提交有效的型式檢驗報告和驗證報告。型式檢驗報告必須包括連接套長度、外徑、內徑、扭矩值、牙角平分線垂直等參數。

3.在正式施工前和施工過程中，鋼筋連接工程應對每批進場鋼筋進行工藝檢驗，合格后方可進行鋼筋直螺紋連接。

4、熟悉圖紙

(二)材料要求

1、鋼筋 鋼筋應符合現行國家標準和設計要求，并有產品合格證、出廠檢驗報告和進場檢驗報告。鋼筋應符合現行國家標準《鋼筋混凝土熱軋帶肋鋼筋》（GB1499）的規定。鋼筋應按規范要求進行抽樣檢驗，鋼筋原材料強度必須符合設計和規范要求，不符合要求的鋼筋不得使用。鋼筋直徑偏差必須在允許范圍內。如果偏差過大，剝肋后直徑會變小或不圓。易加工的絲頭有禿牙和斷牙，影響接頭強度。

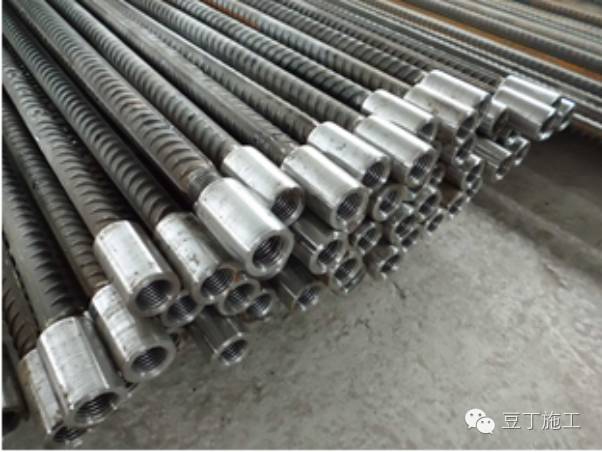

2、連接套筒 連接套應有產品合格證，兩端應有密封蓋，連接套表面應有規格標記。材料的品種規格，套筒的規格、型號以及鋼筋的品種規格必須符合設計要求。操作人員須對每批進場套筒，按不同規格進行施工前的接頭連接檢驗（試連接），試驗檢測合格后方可在工程中進行施工。

(三)施工機具

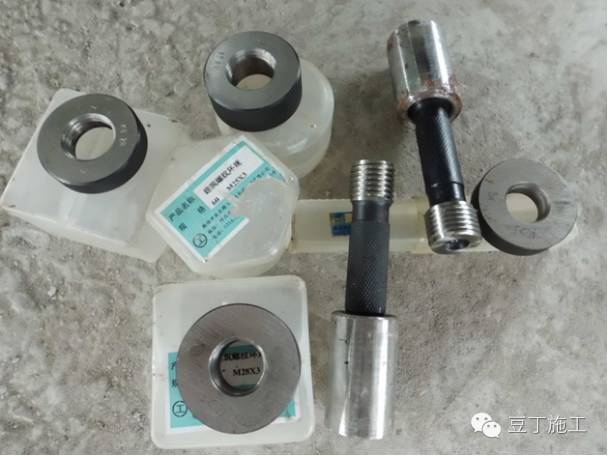

鋼筋套絲機、扭力扳手、塞規、環規。

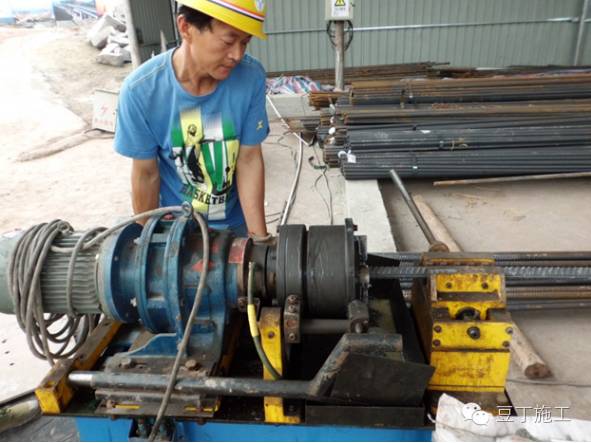

1.加工前的準備

1)按要求連接電源線和接地線，連接電源。電源為三相380V 、50Hz為保證人身安全，必須使用具有漏電保護功能的自動開關。

2)在冷卻液箱中加入易溶性冷卻液(嚴禁加油性冷卻液)。

2、空車試轉

1)打開電源。檢查冷卻水泵是否正常工作。

2)操作按鈕，檢查電氣控制系統是否正常工作。

3.加工前調整

1）根據加工鋼筋的直徑，更換適合加工直徑的滾輪。滾輪與加工鋼筋直徑的關系見表1：

2）滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。




3）根據加工鋼筋規格調整剝肋行程塊的位置，確保剝肋長度達到要求值。剝肋長度與鋼筋規格的關系見表2：

4)根據加工鋼筋的規格調整壓塊的位置，確保軋制

螺紋有效長度符合要求值，螺紋有效長度與鋼筋規格的關系見表3：

4、工件裝夾

將待加工的鋼筋卡在定心鉗口上，伸出長度應與起始位置的軋頭剝離刀片端面對齊，然后拉動手柄夾緊。

5、操作過程

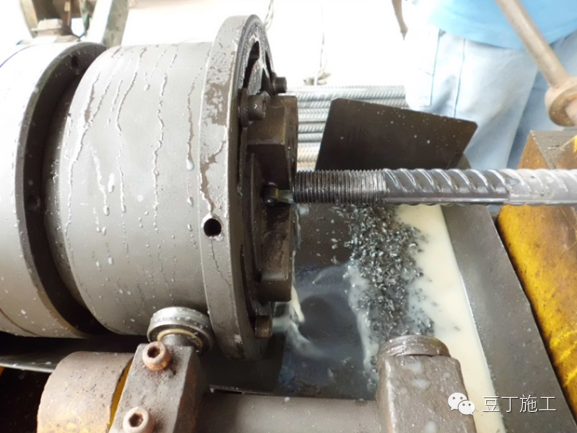

1)打開電源，打開冷卻水閥，按下正向啟動按鈕，轉動給料手柄，切割到工件方向，當肋長度滿足要求時，肋刀自動打開，旋轉手柄繼續給料，可實現滾動螺紋，當滾輪與鋼筋接觸時，使主軸旋轉一周。軸向進給一個螺距長度，當進給達到一定程度時，可實現自動進給，直到整個滾動過程完成后自動停止，自動退刀。




2)自動退刀后，順時針轉動給手柄，將軋頭返回初始位置，剝肋刀自動復位。卸下加工過的工件。

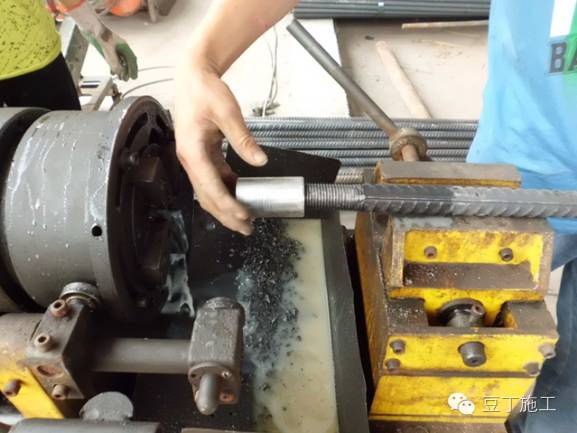

3）用環規檢查螺紋長度，誤差在范圍內合格；同時，用螺紋通止規檢查螺頭尺寸。一般規則可以旋轉，不能或不能完全旋轉。




4)軋制反絲時，首先在軋制頭中任意兩個交換位置。

5）滾動反向螺釘時，按下反向啟動按鈕，向工件方向轉動進料手柄進料切割。當剝肋長度滿足要求時，剝肋刀自動打開，滾頭反向旋轉，操作手柄繼續進料，滾動反扣螺紋。當滾輪與鋼筋接觸時，必須用力使主軸旋轉一周，軸向進料螺距長度，當進料達到一定程度時，自動停車直到整個軋制過程完成。自動退刀。

6.重磨和更換刀具

1)剝肋刀切割一定數量的鋼筋，刀會變鈍。此時，應該是

拆下剝肋刀，磨去刀具的前刃面0.2-0.3mm(嚴禁磨刀刃頂面)，安裝后可重復使用。

2)剝肋刀刃開裂不能正常切割時，可更換新刀片。

3)軋制一定數量的鋼絲頭后，由于磨損的牙形損壞，不能軋制合格的鋼絲頭時，應及時更換新的鋼絲輪。

2-鋼筋直螺紋套筒檢驗

一、基本要求

1.連接套筒應選用45號優質碳素結構鋼或其他經檢驗確認符合要求的鋼材。供應商應提供質量保證書，并符合現行國家有關鋼材標準和JGJ107有關規定。產品證書應包括以下內容：型號、規格、鋼筋品種、連接接頭性能等級、產品批號、檢驗日期、質量檢驗簽名、廠家名稱、地址、電話號碼、相應的檢驗內容和指標。

2.套筒尺寸應滿足產品設計要求。套筒尺寸偏差應符合下表要求。

套筒允許偏差表

3.應根據產品設計圖紙制作連接套筒，并檢查重要尺寸（外徑、長度）、螺紋牙型和精度。

4.套筒內螺紋的公差誤差應滿足GB/T197中6H規定等級精度的要求。

5.套筒裝箱前應有保護端蓋，套筒內不得混雜物。

6.制造商的標志應標記在連接套筒上。

7.連接套筒的保護蓋應標明連接鋼筋的規格。

8.連接套筒在運輸和儲存過程中應妥善保護，并按不同規格堆放整齊，避免下雨，防止腐蝕、污染或損壞。

二、質量要求

1、外觀質量：螺紋牙形應飽滿，連接套筒表面無裂紋，表面及內螺紋無嚴重腐蝕等肉眼可見缺陷。套筒內無鐵屑和雜物，套筒表面應有明顯規格標志。

2.內螺紋尺寸檢查:用專用螺紋塞規檢查，塞規應順利旋入，塞規長度不得超過3P。

三、檢驗方法及頻率

1.應逐一檢查連接套筒或鎖母的外觀質量。不合格者不得使用。

2.連接套筒內的螺紋尺寸檢按連續生產的套筒每500個為檢驗批，每批隨機抽樣檢驗10%，不足500個為檢驗批。連接套筒的抽樣格率不小于95%。抽樣合格率小于95%時，應提取相同數量的產品進行重新檢驗。當兩次檢驗的總合格率不小于95%時，該批產品合格。若合格率仍小于95%，則應逐一檢驗該批產品，合格者方可使用。

3、連接套筒檢驗項目、檢驗方法和要求應符合下表的規定。

連接套筒質檢要求

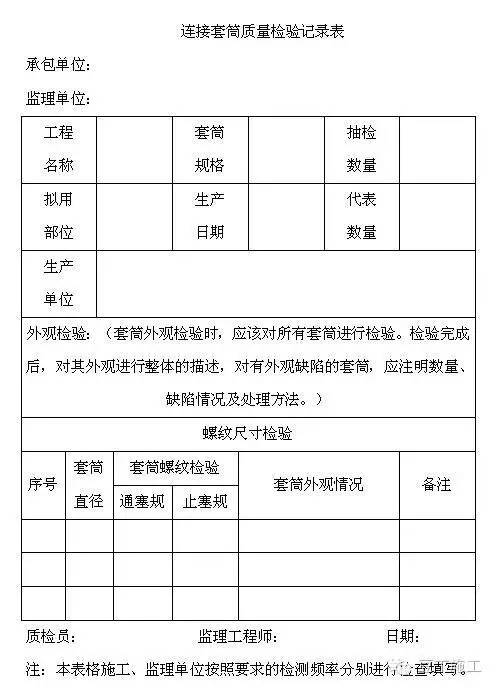

(4)檢查完成后，應填寫下表。




三、鋼筋直螺紋頭加工檢驗

一、絲頭加工

1.鋼筋下料時，切口端面應垂直于鋼筋軸線，不得有馬蹄形或偏轉，端部不得直接調直后下料；鋼筋不得用熱加工切斷。

2.加工絲頭時，鋼筋操作平臺應水平，與加工機械軸一致。當溫度低于0時，應使用水溶性切削潤滑液℃亞硝酸鈉應摻入15%~20%。機油不得用作潤滑劑或不加潤滑劑套絲。

3.鋼筋頭的螺紋應與連接套筒的螺紋相匹配，公差應過度匹配，應符合GB/T197的要求。

4.軋制過程中，每加工10個絲頭應檢查一次絲頭尺寸和螺紋扣，發現偏差必須及時調整滾絲機。鋼筋剝肋過程只允許一次，加工過的絲頭不允許二次剝肋。不合格的絲頭必須切斷并重新加工。

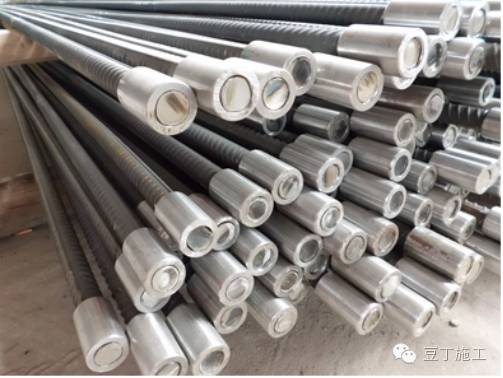

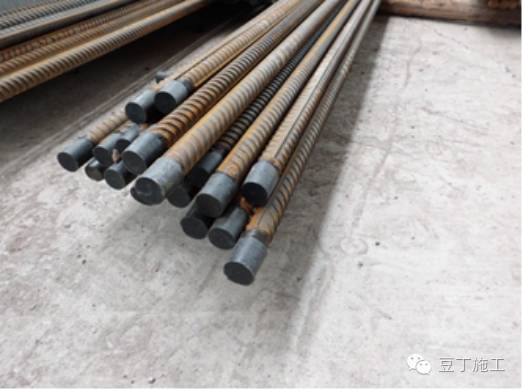

5.鋼絲加工合格后，應立即戴上鋼絲保護帽或擰緊連接套筒，防止鋼絲在裝卸、搬運或混凝土施工過程中被污染和損壞。根據鋼筋直徑選擇不同尺寸的塑料保護套，保護套長度應比螺紋長10~20mm，保護套的一端應關閉。加工絲頭按規格堆放整齊。







二、現場檢查

1.檢驗項目。絲頭加工現場檢驗項目、方法及要求見下表。

絲頭質量檢驗要求

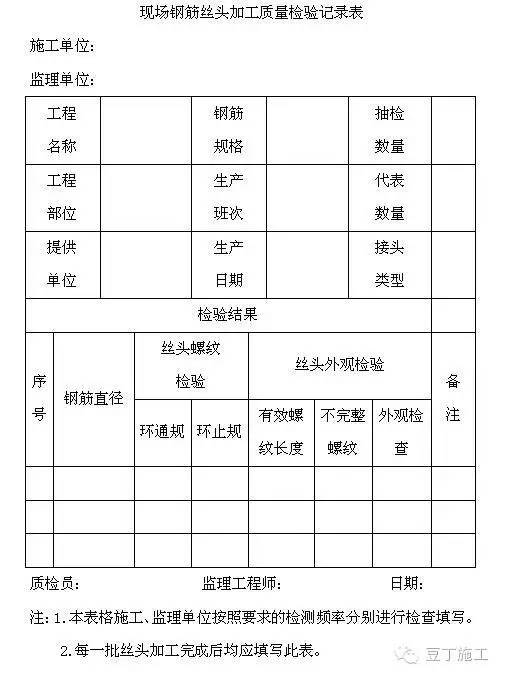

檢查完成后，應填寫下表。




鋼筋連接與檢驗

一、鋼筋連接

1.連接鋼筋時，鋼筋的規格應與連接套筒的規格一致，鋼筋和連接套筒的絲扣應干凈、完整。




2、使用預埋接頭時，連接套筒的位置、規格和數量應符合設計要求。帶連接套筒的鋼筋應固定牢固，連接套筒的外露端應密封。




3.鋼筋連接前擰入套筒時，應逐一拆除鋼筋絲頭保護帽，不得集中拆除多個保護帽。

4.接頭必須用扭矩扳手?jǐn)Q緊。扭矩扳手的精度為±5%要求每半年用扭力儀檢定一次。

5、連接鋼筋時，將鋼筋擰入正軸，然后用扭矩扳手?jǐn)Q緊。接頭擰緊值應符合下表規定的扭矩值。標記合格的接頭，區分未擰緊的接頭，防止部分鋼接頭泄漏，立即糾正不合格的接頭，并仔細記錄現場。

安裝直螺紋接頭時最小擰緊扭矩值表

6.施工安裝中使用的扭矩扳手應分開使用，不得混用。

扭矩扳手每半年驗證一次，施工安裝中使用的扳手應分開使用，不得混用。

二、鋼筋連接質量檢驗

1.鋼筋連接接頭的外觀質量應在施工過程中逐一自檢。標準接頭連接套筒外應有有效螺紋，連接套筒單側有效螺紋不得超過2P，其他連接類型應符合產品設計要求；不符合要求的鋼筋連接接頭應及時調整或采取其他有效的連接措施；如無有效處理措施，應放棄接頭。

2.外觀質量自檢合格的鋼筋接頭，由現場質檢人員隨機抽樣檢驗。要求如下:

1)隨機抽取相同規格接頭數量的10%進行外觀檢查。鋼筋應符合連接套筒的規格，單側有效螺紋不得超過2P。

2)用質量檢驗的扭矩扳手按規定的接頭擰緊扭矩值抽樣檢驗接頭的連接質量。抽樣數量:梁柱構件按接頭數量的15%，每個構件的接頭作為驗收批，不到100個也作為驗收批，每批抽樣3個接頭。

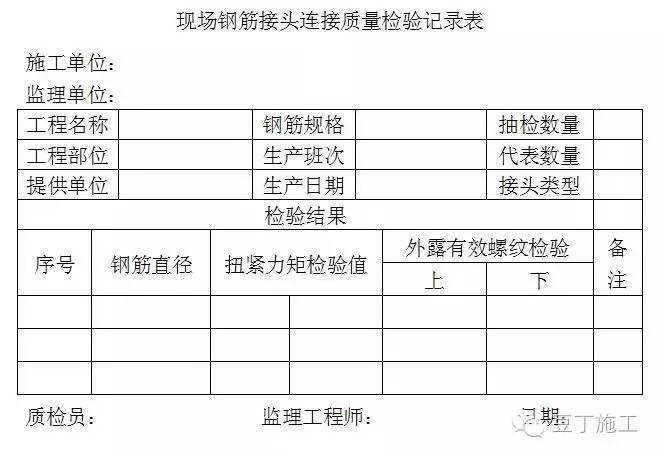

3）所有抽樣接頭均應合格。如果一個接頭不合格，應逐一檢查驗收批準，并更換或加強發現的不合格接頭。檢查完成后，填寫下表。
